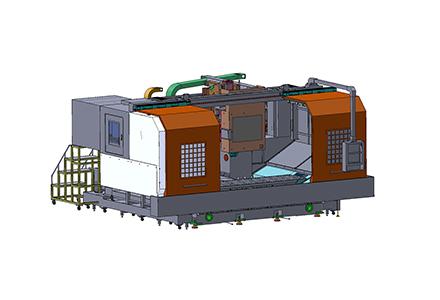

BV3180立式加工中心X/Y/Z三个坐标轴导轨副均接纳高刚性滚柱式直线导轨,主轴传动接纳入口主轴伺服电机,经减速箱实现两档变速,增大主轴转速规模,低转速扭矩大,可举行强力切削。主轴组接纳BT50套筒式整体主轴,具有高精度,高刚性;白笥乙贫猉轴,事情台前后移动为Y轴,主轴箱沿着滑鞍上下移动为Z轴。事情台仅前后移动,利便装卸工件,适合于大型、长条形状件工件的加工(车桥、型材、线性模组、桁架机械手横梁等),既可用于中小批量多品种加工生产,也可以进入自动线举行批量生产是取代龙门机床的不二选择。
产品特点:
1.机床整体为门型结构,接纳双立柱,箱型滑鞍及主轴箱,使得机床具有优异的刚性;
2.X、Y、Z三轴均接纳交流伺服电机与高精度C3级预拉伸滚珠丝杠直接传动,相宜于工件高精切削;
3.选配的立卧两用数控转台可以完成种种分度事情,分度精度0.001度,实现中分和不中分的孔、槽等一连特殊曲面的加工;
适用行业:
适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。
项目 |
单位 |
规格 |
||
加工 规模 |
X轴行程 |
mm |
2600 |
|
Y轴行程 |
mm |
1200 |
||
Z轴行程 |
mm |
550 |
||
主轴中心到X轴导轨距离 |
mm |
710 |
||
主轴中心到立柱前端距离 |
mm |
830 |
||
主轴端面距事情台距离 |
mm |
500-1050 |
||
事情台 |
事情台面积(长x宽) |
mm |
3100*800 |
|
主轴 |
锥孔 (7:24) |
|
BT50 |
|
转数规模 |
r/min |
10~4500 |
||
输出扭矩 |
Nm |
770 |
||
主轴电机功率 |
kw |
22 |
||
主轴传动方法 |
|
同步带 |
||
刀具 |
刀柄型号 |
|
MAS403 BT50 |
|
进给 |
快速移动X/Y/Z |
m/min |
20/20/16 |
|
三轴进给电机扭矩(X/Y/Z) |
Nm |
30/30/38 |
||
进给速率 |
mm/min |
0-4000 |
||
刀库 |
刀库形式 |
|
链式 |
|
刀库容量 |
pcs |
32 |
||
最大刀具长度 |
mm |
420 |
||
最大刀具重量 |
kg |
25 |
||
最大刀盘直径 |
满刀 |
mm |
Ф120 |
|
相邻空刀 |
mm |
Ф240 |
||
换刀时间(t-t) |
s |
3.5 |
||
定位精度 |
执行标准 |
|
GB/T18400.4-2010 |
|
X轴 |
mm |
0.012 |
||
Y轴 |
mm |
0.01 |
||
Z轴 |
mm |
0.01 |
||
重复定位精度 |
X轴 |
mm |
0.006 |
|
Y轴 |
mm |
0.006 |
||
Z轴 |
mm |
0.006 |
||
机床重量 |
Kg |
约30000 |
||
电气总容量 |
KVA |
95 |
||
机床轮廓尺寸(约) |
mm |
6200×6050×4000 |
