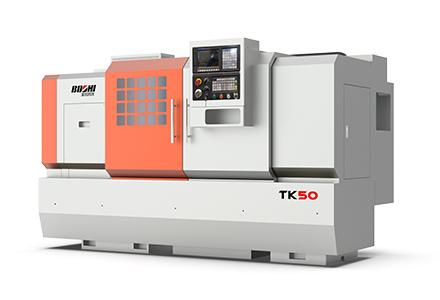

TK50
产品介绍:

TK50系列车床是一款伺服主电机驱动的简式数控车床。具有自力主轴,可实现无极变速。顺应轻工、机械、汽车、摩托车等多行业用户的多品种、大批量产品的加工。

产品特点:

1)接纳高强度铸铁床身,强度高吸震性好 ;多次时效处置惩罚,有用抑制了加工历程中切削力导致的变形和应力。导轨副经中频淬火和细密磨削及贴塑、刮研工艺,使摩擦阻力小,精度坚持性恒久。

2)床头箱具有自力主轴结构,可实现无极变速,主轴最高转速2500r/min。

3)X轴接纳同步带轮传动,Z轴接纳伺服电机与滚珠丝杠直接毗连,可获得更高的加工精度。

4)导轨、滚珠丝杠副接纳集中自动稀油润滑,准时定量向各润滑部位注油,包管各滑动面匀称润滑,包管了滚珠丝杠副和导轨的使用寿命。


适用行业:

顺应轻工、机械、汽车、摩托车等多行业用户的多品种、大批量产品的加工。



手艺规格:

项  目

单位

TK50

床身上最大回转直径

mm

φ500

床鞍上最大回转直径

mm

φ280

最大车削直径

mm

φ500/350

最大工件长度

mm

1100

1600

2100

3100

最大车削长度

mm

1000

1500

2000

3000

主轴孔径

mm

φ87

主轴头型式



ISO702/ⅠA2-8

主轴转速

r/min

30-2500

主轴锥孔



 公制1:20

主轴最大输出扭矩

N.m

354

快进速率

m/min

X轴:6     Z轴: 8

X轴: 5  Z轴: 6

丝杠螺距

mm

X轴: 5     Z轴: 6

X轴: 5  Z轴: 8

刀架装刀容量



4(标准设置)/6(选择设置)

刀台宽度

mm

200X200

刀架允许最大刀具截面

mm

25×25/φ32(镗刀孔)

刀架行程

mm

X轴: 275/235(六工位刀架)

Z轴: 1000/1500/2000/3000

尾座套筒直径

mm

φ75(φ80 液压尾座)

尾座套筒锥度



手动及液压尾座MT No.5(MT No.3 活主轴液压尾座)

尾座套筒最大行程

mm

150(130  液压尾座)

主电机功率

kW

15 伺服(超同步电机为13Kw)

主传动三角皮带



5V-900   4根

注:“/”后尺寸,为设置卧式六工刀架时的机床参数(刀盘回转直径以φ360计)。

机床外型尺寸

(长×宽×高)







mm

1000

2700×1500×1700

1500

3200×1500×1700

2000

3700×1500×1700

3000

4700×1500×1700

机床净重



机型

1000

1500

   2000

3000

kg



2800

3200

3600

4600
