QK1227
产品介绍:

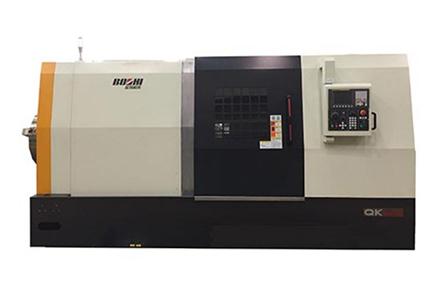

QK1227数控管螺纹车床,接纳60°斜床身,X、Z向设置大规格滚柱线规的结构,整机的强度高、新闻态刚性好 ;采柚盟ㄅ獭⑴攀降都,主轴内孔最大过棒料直径φ270,特殊适用于对套管、钻杆类零件的直线、斜线、圆弧、公英制螺纹、API圆形扣、API偏梯形扣和其它殊扣形螺纹的加工。

产品特点:

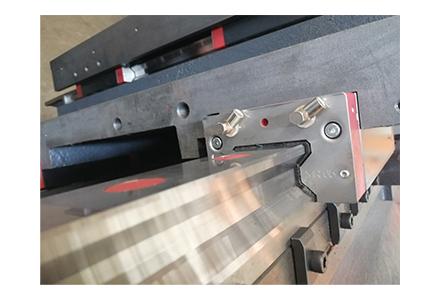

1)接纳高强度铸铁整体斜床身,强度高吸震性好 ;多次时效处置惩罚,有用抑制了加工历程中切削力导致的变形和应力。接纳宽跨距台湾直线圆柱转动导轨,机床遭受载荷大,动态响应好,消除了低速爬行,具有优异的精度坚持性好。

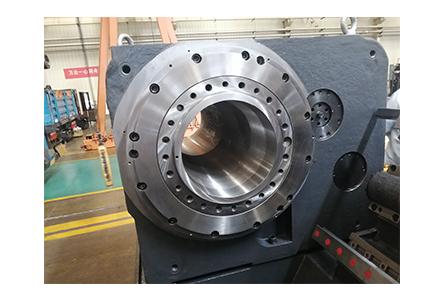

2)主轴为高细密通孔式主轴,接纳国产大直径细密双列圆柱滚子轴承和双向角接触球轴承组合排列,刚性好、精度高,接纳强制油润滑,在恒温、净化情形下装配,并经由细密静平衡测试,可包管主轴运转平稳。

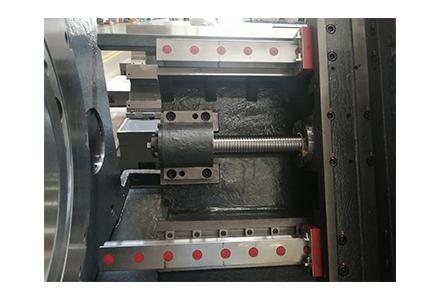

3)X、Z轴滚珠丝杠接纳汉江丝杠,支持轴承接纳日本NSK丝杠专用轴承,大大提高了丝杠的刚度和抗热变形能力,并使进给准确度大幅度提高。

4)刀架接纳排式刀架,换刀迅速、可靠。

5)配前置式双气动卡盘,工件夹紧可靠。

6)线轨、滚珠丝杠副接纳集中自动稀油润滑,各个节点配有定量式分油器,准时定量向各润滑部位注油,包管各滑动面匀称润滑,有用的减小摩擦阻力,提高了运动精度,包管了滚珠丝杠副和线轨的使用寿命。

7)  机床电气柜密封性好,具有电器柜空调,确 ;哺呶隆⒏呤樾蜗率叵低呈虑檎。

适用行业:

适用于石油、工程机械等行业。




手艺规格:

项 目

单位

QK1227

床身上最大回转直径

mm

φ800

床鞍上最大回转直径

mm

φ540

最大加工长度

mm

750

最大接箍直径

mm

φ508

最大管子直径

mm

φ270

卡盘直径

mm

φ630

主轴中心高

mm

1290

主轴通孔直径

mm

φ285

主轴转速

r/min

40--400

主电机功率

kw

37

倾斜角度

DEG

60°

移动距离 X/Z

mm

380/800

快速移动速率 X/Z

m/min

8/12

伺服电机扭矩 X/Z

Nm

20/20

刀位数



2/4

刀具尺寸 (车削/镗孔)

mm

32×32/φ80

电源

kVA

70

体积(长X宽X高)

mm

4660x2520x2430(不含排屑器)

总重量

kg

13000
