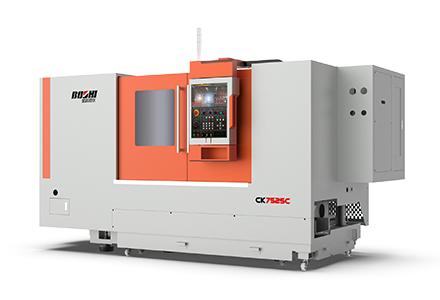

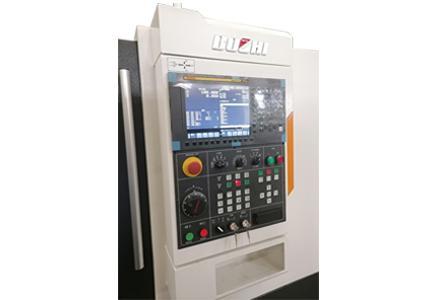

CK7525系列数控车床接纳高强度铸铁铸造、床身底座整体式结构、倾斜导轨,通孔式主轴结构、抗振性设计以及广域型交流主轴电机,主轴轴承及进给丝杠专用轴承传动噪音低;配备多工位转塔刀架,可一连分度,就近换刀;部缮柚萌毡綟ANUC 0i-TF、德国西门子828D等数控系统,也可选配海内外其它品牌数控系统。
产品特点:
1)接纳“L型”铸铁整体斜床身,强度高吸震性好;多次时效处置惩罚,有用抑制了加工历程中切削力导致的变形和应力; 同时该系列机床有滑动导轨和转动导轨(C系列)两种导轨形式可供选择。
2)主轴组件接纳细密角接触推力球轴承与双列圆柱滚子轴承组合排列、动平衡校正,可坚持主轴高精度及刚性;主轴箱总成通过跑合测试,调解主轴轴承预紧,监测主轴温升,热变形等,使主轴在恒久事情时启动快速、平稳、精度稳固。
3)X/Z轴接纳伺服电机与滚珠丝杠直接毗连,进给精度高,可获得更高的加工精度。
4)液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外,均可脚踏开关控制,利便快捷;液压压力调解均接纳面板式旋扭操作,表盘显示,调解清静、利便。

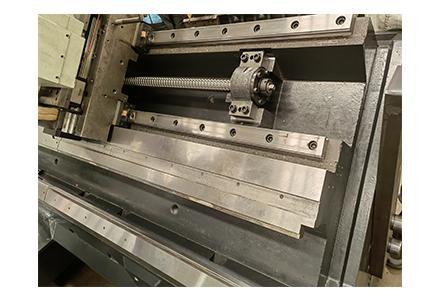

5)导轨、滚珠丝杠副接纳集中自动稀油润滑,各个节点配有定量式分油器,准时定量向各润滑部位注油,包管各滑动面匀称润滑,有用的减小摩擦阻力,提高了运动精度,包管了滚珠丝杠和导轨副的使用寿命。
适用行业:
适用于汽车、电子、模具、通讯、医疗器材、仪器仪表等行业。
项 目 |
单位 |
CK7525 |
CK7525A |
CK7525C |
|
加工规模 |
床身上最大回转直径 |
mm |
φ550 |
φ550 |
φ550 |
床鞍上最大回转直径 |
mm |
φ370 |
φ370 |
φ280 |
|
最大车削直径 |
mm |
φ450 |
φ450 |
φ450 |
|
最大车削长度 |
mm |
500/1000/1500 |
500/1000/1500 |
500/1000 |
|
最大棒料直径 |
mm |
φ73 |
φ73 |
φ73 |
|
主轴 |
主轴头型式 |
|
A2-8 |
A2-8 |
A2-8 |
主轴通孔直径 |
mm |
φ87 |
φ87 |
φ87 |
|
卡盘直径 |
mm |
φ254 |
φ254 |
φ254 |
|
主轴转速 |
r/min |
30-3000 |
100-2000 |
30-3000 |
|
主轴电机功率(一连/30分钟) |
kW |
15/18.5(18.5/22) |
18.5 |
15/18.5 |
|
尾座 |
套筒直径 |
mm |
φ100 |
φ100 |
φ100 |
套筒行程 |
mm |
100 |
100 |
100 |
|
顶尖锥度(标准/活主轴结构) |
|
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.5/4 |
|
进给 |
移动规模X/Z |
mm |
250/525 250/1010 250/1500 |
250/525 250/1010 250/1550 |
250/500 250/1010 |
快速移动速率X/Z |
m/min |
12/16 |
12/16 |
24/24 |
|
刀架 |
刀位数 |
|
12/8 |
12/8 |
12/8 |
刀具装夹尺寸 (车削/镗削) |
mm |
25×25/φ40 |
25×25/φ40 |
25×25/φ40 |
|
其它 |
床身倾斜角度 |
|
45° |
45° |
45° |
电源容量 |
kVA |
50 |
50 |
50 |
|
机床尺寸(长×宽×高)(不含排屑器) |
mm |
2980×1850×2050 3785×1850×2050 |
2980×1850×2050 3785×1850×2050 |
2980×1850×2050 3785×1850×2050 |
|
机床重量 |
kg |
4800/5000/6700 |
4800/5000/6700 |
4800/5300 |
