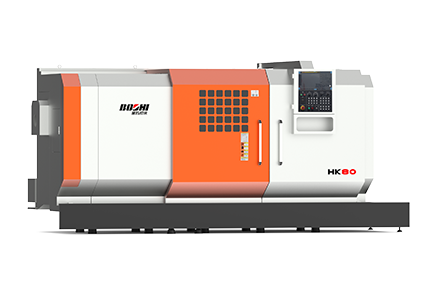

HK80
产品介绍:

HK80系列车床是一款整体式床身、四档液压变速、档内无极调速的简式数控车床,可用于加工种种形状的盘类零件、环状零件、轴类零件,能知足内外圆、台阶、锥面、球面、螺纹等种种车削加工;适合于玄色金属、不锈钢、合金钢等质料的车、镗、钻、攻丝加工;该机床设置无邪,可凭证工艺的要求选配液压卡盘、可设置四工位立式刀架(标配)、或卧式六工位刀架;可实现多品种、大批量产品的加工;是一种高效、高性价比的加工装备。

产品特点:

1)接纳高强度大跨距铸铁整体式床身,强度高吸震性好;多次时效处置惩罚,有用抑制了加工历程中切削力导致的变形和应力。导轨副经中频淬火和细密磨削及贴塑、刮研工艺,使摩擦阻力小,精度坚持性恒久。

2)机床的主轴箱通过齿轮传动,四档液压变速,档内无级,最大输出扭矩可达2159 N·m,主轴最高转速达1000 r/min。

3)接纳电动刀架,换刀快、稳固可靠。

4)导轨、滚珠丝杠副接纳集中自动稀油润滑,准时定量向各润滑部位注油,包管各滑动面匀称润滑,包管了滚珠丝杠副和导轨的使用寿命。




适用行业:

顺应轻工、机械、汽车、摩托车等多个行业。



手艺规格:

项     目

单位

参    数

加工规模

床身上最大回转直径

mm

φ800

床鞍上最大回转直径

mm

φ480

最大车削直径(四工位)

mm

φ800

两顶尖距

mm

1000

1500

2000

3000

4000

主轴

主轴孔径

mm

φ105

主轴头型式



A2-11

卡盘直径

mm

φ315(手动卡盘)

主轴轴承内径

mm

φ160 /φ140 /φ130

主轴转速

r/min

I 20-204;II 39-354;III 71-642;IV 124-1000

主轴最大扭矩

Nm

2159

床鞍

床身导轨宽度

mm

650

X/Z向电机功率

kW

KND(3.6/4.2)   FANUC(1.4/2.5)

FANUC(1.4/3)

X/Z向快进速率

m/min

6/7

6/5

X/Z向丝杠直径及螺距

mm

φ40×5/φ50×8

φ40×5/φ63×8

φ40×5/

φ63×10

X/Z向行程

mm

430/760

430/1350

430/1850

430/2850

430/3850

刀架

刀具尺寸

mm

32×32

刀架装刀容量



4

刀台宽度

mm

240×240(标配)

尾座

尾座套筒直径(

mm

φ100

140

尾座套筒锥度



MT No 5

MT No 6

尾座套筒最大行程

mm

250

250

其它

电源

kVA

40

主电机

kW

15 kW伺服电机





机床形状尺寸(长×宽×高)







mm

4280×2200×1900 (1000)

4880×2200×1900 (1500)

5800×2260×1900 (2000)

6850×2260×1900 (3000)

7700×2350×1900 (4000)

净重量

kg

7200

8000

8600

9600

11000

注:HK80.4000为单防护门结构
