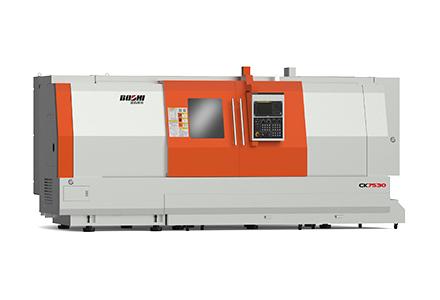

CK7530系列
产品介绍:

CK7530系列数控车床 ,其整机的强度、新闻态刚度、主要部件的机械结构、防护冷却、清静性等设计先进。该系列机床接纳高强度铸铁铸造、床身+底座结构、倾斜导轨 ,高细密通孔式主轴结构、抗振性设计以及广域型交流主轴电机 ,主轴轴承及进给丝杠及轴承等要害部件均接纳天下名牌产品 ,配备多工位转塔刀架 ,就近换刀 ,转位精度高 ,分度速率快;惭∨淙毡綟ANUC 0i-TF(1)、德国西门子、等数控系统 ,也可选配海内外其它名牌系统 ,机床液压件、润滑单位、卡盘均选用海内外优质产品。

机床外观设计新颖 ,面板操作利便 ,全关闭防护 ,防三漏效果尤其显着。综合其大功率、高精度、高性能等特点 ,该系列机床无疑是同类机型中最具实力的产品。

产品特点:

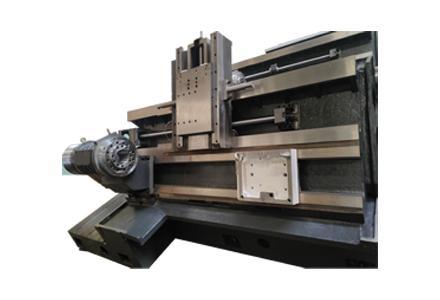

1) 接纳60°斜角床身+底座结构(CK7530F为45°整体式床身)。导轨接纳大跨距、高刚度、宽矩形淬硬导轨 ,进给精度高、刚性好。多次时效处置惩罚 ,有用抑制了加工历程中切削力导致的变形和应力。

 2) 主轴箱接纳大直径细密角接触推力球轴承与双列圆柱滚子轴承组合排列 ,主轴启动快速、平稳 ,具有极好的刚度和低速下的大扭矩。通过全心的装配、动平衡校正及跑合测试 ,使主轴抵达最理想的精度 ,具有温升低 ,热变形小、精度高的特点 ,在恒久事情时坚持主轴轴线的相对稳固。

3) X/Z轴接纳伺服电机驱动 ,滚珠丝杠接纳预拉伸螺母结构 ,支承轴承接纳入口角接触专用轴承 ,大大提高了丝杠的刚度和抗热变形的能力 ,并使进给准确度大幅度提高。

4) 液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外 ,均可脚踏控制 ,利便快捷;液压压力调解均接纳面板式旋扭操作 ,表盘显示 ,调解清静、利便。

5) 导轨、滚珠丝杠副接纳中央集中自动稀油润滑 ,各个节点配有定量式分油器 ,准时定量向各润滑部位注油 ,包管各滑动面匀称润滑 ,有用的减小摩擦阻力 ,提高了运动精度 ,包管了滚珠丝杠副和导轨的使用寿命。



适用行业:

适用于汽车、石油、模具、工程机械、医疗器材、仪器仪表等行业。



手艺规格:

项目

单位

CK7530.800

CK7530F

CK7530

CK7530.2000

CK7530.3000

加工规模







床身上最大回转直径

mm

Φ670

Φ670

Φ670

Φ670

Φ670

床鞍上最大回转直径

mm

Φ470

Φ470

Φ470

Φ470

Φ470

最大车削直径

mm

Φ600/(12工位液压刀架Φ550)

Φ600/(12工位液压刀架Φ550)

Φ600/(12工位液压刀架Φ550)

Φ600/(12工位液压刀架Φ550)

Φ600/(12工位液压刀架Φ550)

最大车削长度

mm

800

800后排

1500

2000

3000

最大棒料直径

mm

Φ90

Φ90

Φ90

Φ90

Φ90

主轴







主轴头型式



A2-8

A2-8

A2-8

A2-8

A2-8

主轴通孔直径

mm

Φ105

Φ105

Φ105

Φ105

Φ105

卡盘直径

mm

Φ305

Φ305

Φ305

Φ305

Φ305

主轴转速

r/min

25-2500

25-2500

25-2500

25-2500

25-2500

主电机功率(一连/30分钟)

kW

22/30

22/30

22/30

22/30

22/30

尾座



套筒直径

mm

Φ110

Φ110

Φ110

Φ110

Φ110

套筒行程

mm

150

150

150

150

150

顶尖锥度(标准/活主轴结构)



莫氏 No.6/5

莫氏 No.6/5

莫氏 No.6/5

莫氏 No.6/5

莫氏 No.6/5

进给



移动距离X/Z

mm

325/880

325/880

325/1550

325/2050

325/3080

快速移动速率  X/Z

m/min

12/16

12/16

12/16

12/16

12/12

刀架



刀位数



8/12

8/12

8/12

8/12

8/12

刀具尺寸 (车削/镗孔)

mm

32×32/Φ50

32×32/Φ50

32×32/Φ50

32×32/Φ50

32×32/Φ50

其他



床身倾斜角度



60°

45°

60°

60°

60°

电源

kVA

60

60

60

60

60

体积(长×宽×高)(不含排屑器)

mm

3820×2100×2152

3900×2160×2300

4822×2130×2300

5320×2130×2180

7060×2130×2180

总重量

kg

8300

8600

9730

12000

14200
