CK7670LE
产品介绍:

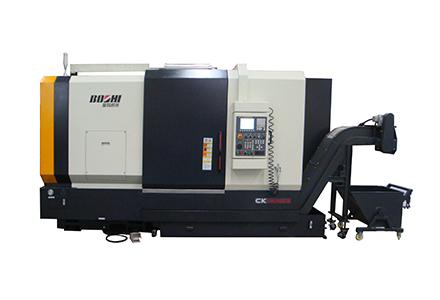

CK7670LE是专门针对汽车、摩托车行业的铝合金轮毂举行高速、高精车削加工而开发的全功效数控车床,最大可加工24"轮毂。

产品特点:

1)机床接纳整体式斜床身结构,强度高吸震性好;

2)Z轴丝杠加装螺旋弹簧式丝杠防护罩,可杜绝铝屑进入丝杠内部,有用;に扛芗把由焖扛苁倜;

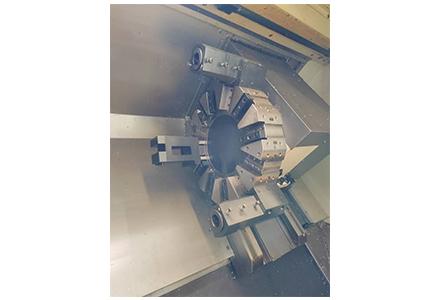

3)配备台湾12工位卧式液压刀架,换刀快、精度高;

4)大流量冷却及冲屑系统,包管加工历程充分冷却;

5)排屑器运送量大,噪音小,设有过载;ぷ爸,运行清静可靠,适合多种材质的碎屑和卷屑使用。

适用行业:

适用于汽车、摩托车行业轮毂加工。



手艺规格:


项   目

单位

规格参数

床身上最大回转直径

mm

Φ830

床鞍上最大回转直径

mm

Φ650

最大车削直径

mm

Φ680

最大车削轮毂直径

in

24



主轴头型式

GB5900.1

A2-11

主轴锥孔规格

公制

1:20

主轴通孔直径

mm

Φ105

主轴轴承直径 (前/后)

mm

Φ160/Φ140

主轴转速

r/min

22-2200

主电机功率(一连/30分钟)

kW

37/45

主轴最大输出扭矩

Nm

670



倾斜角度

DEG

45°

移动距离   X/Z

mm

360/880

快速移动速率  X/Z

m/min

16/20

伺服电机扭矩  X/Z

Nm

22/30

滚珠丝杠直径  X/Z

mm

Φ40/Φ50

刀位数



12

刀具尺寸 (车削/镗孔)

mm

32X32/Φ50

电源容量

kVA

60

体积(长×宽×高)

含侧置排屑器

mm

5580×2490×2460

机床重量

kg

10000
