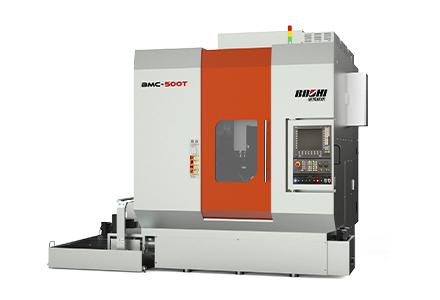

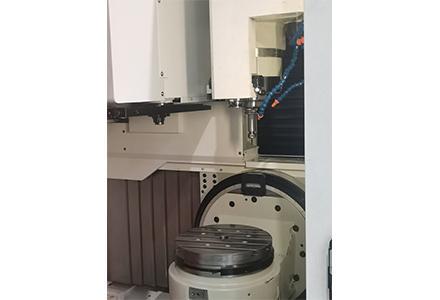

BMC-500T铣车复合加工中心是一款高等复合加工装备 ，五轴四联念头型 ，B轴接纳1°分度齿盘锁紧结构 ，适合重大多面体零件的多角度加工。
产品特点：
1）五轴四联动铣加工 ，复合立卧车削功效 ，一次装夹 ，完成细密重大零件加工 ，镌汰事情量；
2）高刚性箱型底座与滑台 ，整机刚性高；
3）直线轴滚柱导轨 ，三轴均配有高精闭环检测反响系统 ，事情精度高。
4）铣削主轴与车削刀座相互自力 ，车主轴最高转速1500r/min ，可以高速、强力车削；

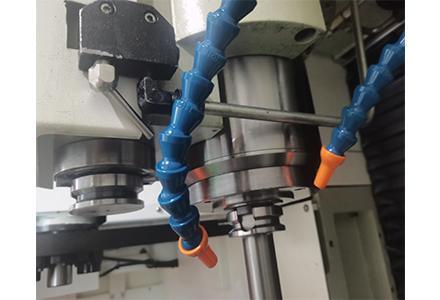

5）铣主轴为内置电机 ，最高转速20000r/min；
6）铣主轴、转台内置强制冷却装置 ，精度稳固好；
7）车铣共用32链式刀库 ，结构紧凑、性能可靠；
8）内置双螺旋排屑器、外置链式排屑器 ，带铁屑箱；
9）旋转式操作面板、手持盒MPG使操作越发利便。
适用行业：
装备主要应用于重大多面体零件等细密铣车复合加工 ，应用于汽车、刀具、高铁、医疗器械、模具、IT 等制造业。
|
项目 |
单位 |
BMC-500T |
|
|
X轴行程 |
mm |
780 |
|
|
Y轴行程 |
mm |
500 |
|
|
Z轴行程 |
mm |
550 |
|
|
B轴倾角 |
度 |
±100×1° |
|
|
C轴分度角 |
度 |
360° |
|
|
事情台巨细 |
mm |
Φ400 |
|
|
工件最大尺寸 |
mm |
Φ400×400 |
|
|
允许工件最大重量 |
kg |
150 |
|
|
T型槽规格 |
|
14H8×5 |
|
|
铣削主轴转速 |
r/min |
100-15000 |
|
|
100-20000（选项） |
|||
|
铣削主轴扭矩 |
Nm |
31 |
|
|
车削主轴扭矩 |
Nm |
529 |
|
|
铣主轴锥孔形式 |
|
BT40 |
|
|
车削刀具台锥孔形式 |
|
BBT40（双面接触） |
|
|
快进速率 |
X、Y、Z轴 |
m/min |
48 |
|
B轴 |
r/min |
15 |
|
|
C轴 |
r/min |
50 |
|
|
进给率 |
X、Y、Z轴 |
m/min |
1～48 |
|
C轴（铣削） |
deg/min |
1～18000 |
|
|
C轴（车削） |
r/min |
30～2000 |
|
|
控制区分率 |
X、Y、Z轴 |
mm |
0.001 |
|
B轴 |
° |
1 |
|
|
C轴 |
° |
0.001 |
|
|
精度JB/T10792.1-2007 |
X/Y/Z轴定位精度 |
mm |
0.005 |
|
X/Y/Z轴重复定位精度 |
mm |
0.003 |
|
|
B/C轴定位精度 |
″ |
28 |
|
|
B/C轴重复定位精度 |
″ |
16 |
|
|
铣主轴刀柄标准 |
BT40 |
MAS403 DIN69871 |
|
|
车削刀柄 |
|
BBT40（双面接触） |
|
|
拉钉标准 |
|
JIS B 6339 DIN69871 |
|
|
刀具数 |
把 |
32 |
|
|
最大刀具直径 |
mm |
75（双方有刀） |
|
|
mm |
130（双方无刀） |
||
|
最大刀具长度 |
mm |
250 |
|
|
最大刀具重量 |
kg |
7.5 |
|
|
电源 |
kVA |
80 |
|
|
电压 |
V |
AC380V±10% |
|
|
占地面积(L×W×H) |
mm×mm |
3025×3510×2735 |
|
|
机床重量 |
kg |
11500 |
|
