HW22
产品介绍:

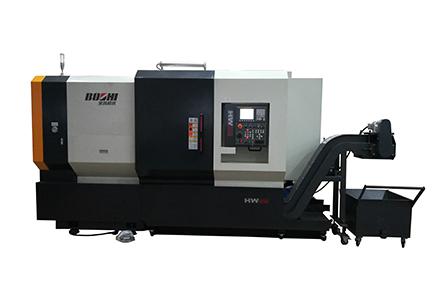

HW22数控卧式车床是专门针对汽车、摩托车行业的铝合金轮毂车削加工而开发设计的一款全功效数控车床,最大可加工22"轮毂。

产品特点:

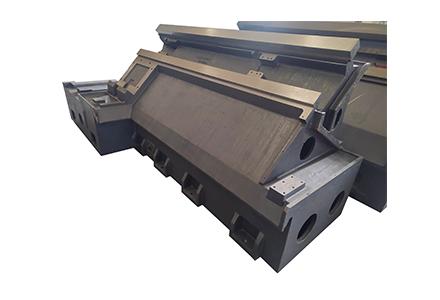

1) 机床接纳整体式斜床身结构,强度高、吸震性好 ;

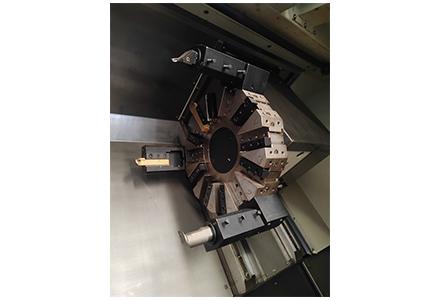

2) 配备12工位卧式伺服刀架,换刀快、精度高 ;

3) X/Z轴接纳伺服电机与滚珠丝杠直接毗连,滚珠丝杠接纳预拉伸结构,大大提高了丝杠的刚度和热变形的能力 ;

4) 配备大流量冷却及冲屑系统,既包管加工历程充分冷却,又可以有用带走机床内防护上的积屑。

适用行业:

适用于汽车、摩托车行业轮毂加工。




手艺规格:







参数

HW22

加工规模

床身上最大回转直径

mm

Φ790

床鞍上最大回转直径

mm

Φ620

最大车削直径

mm

Φ620

主轴

主轴头型式

GB5900.1

A2-8

主轴锥孔规格

公制

1:20 大端Ф113

主轴通孔直径

mm

Φ105

主轴轴承直径 (前/后)

mm

Φ160/Φ150

主轴转速

r/min

22-2500

主电机功率(一连/30分钟)

kW

30/37

主轴最大输出扭矩

N•m

356

床鞍

倾斜角度

DEG

45°

移动距离 X/Z

mm

30+350/750

快速移动速率 X/Z

m/min

16/20

伺服电机扭矩 X/Z

N•m

22/22

滚珠丝杠直径 X/Z

mm

Φ40/Φ50

刀架

刀位数



12

刀具尺寸 (车削/镗孔)

mm

32x32/Φ50

其它

电源

kVA

55

形状尺寸(长×宽×高)

含侧置排屑器

mm

5370×2260×2600

总重量(净重)

kg

9600(9300)
