三轴线性导轨
产品介绍:

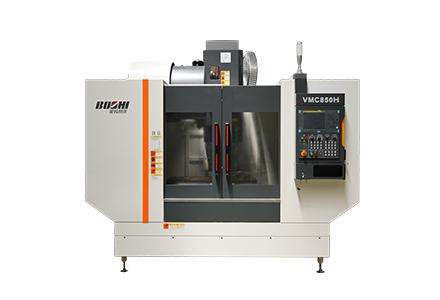

该系列立式加工中心立柱接纳人字型结构 ,直联式短鼻端主轴 ,XYZ三向接纳着名厂家滚柱线性导轨、静音丝杠 。适用于3C零件、五金、汽配、模具、仪器仪表等行业的壳体、阀类、盘类和箱壳类零件的铣钻等加工 ,适合对中小型模具加工 。

产品特点:

1)机床整体为C形结构 ,接纳人字型立柱 ,箱型滑台及底座 ,使得机床具有优异的刚性;

2)三轴接纳直线转动导轨 ,刚性高、响应快、负载能力强 。

3)三轴进给接纳大扭矩交流伺服电机直连、高精度预拉伸滚珠丝杠结构 ,刚性高、热稳固性好;

3)整体式主轴 ,接纳细密角接触轴承、经由严酷的预紧及动平衡试验 ,包管了主轴精度、刚性及热稳固性;

4)接纳圆盘刀库 ,凸轮机械手换刀机构 ,换刀时间仅2.5秒(刀对刀) ,节约非切削时间 ,最多可容纳24把刀具;

适用行业:

适用于汽车、模具、通讯、医疗器材、仪器仪表等行业 。



手艺规格:

手艺规格

单位

VMC850H

VMC1060H

事情台

事情台面积(宽X长)

mm

500×1000

600×1300

T型槽(数目-尺寸×间距)

mm

5-18×90

5-18×120

允许负载

kg

500

1000

主轴

主轴锥孔

/

BT40

BT40

主轴电机功率(一连/15min.过载)

kW

7.5/11

7.5/11

主轴最高转速

r/min

12000(直联)

12000(直联)

行程

X轴左右行程

mm

800

1000

Y轴前后行程

mm

500

600

Z轴上下行程

mm

600

600

主轴端至事情台面距离

mm

110-710

80-680

主轴中心至立柱导轨距离

mm

570

655

进给

X、Y轴快速移动速率

m/min

48

36

Z轴快速移动速率

m/min

48

32

最大切削进给速率

mm/min

10000

10000

刀库

刀库容量

pcs

24

24

最大刀具重量

kg

8

8

精度

定位精度(GB/T18400-2010)

mm

0.009/0.009/0.009

0.010/0.010/0.010

重复定位精度(GB/T18400-2010)

mm

0.006/0.005/0.006

0.008/0.006/0.008

其它

气源流量

L/min

350

350

气压

MPa

0.6-0.8

0.6-0.8

机床毛重

kg

6500

7500

机床净重

kg

6000

7000

形状尺寸

mm

2800× 2300×3100

3200× 2750×3200
