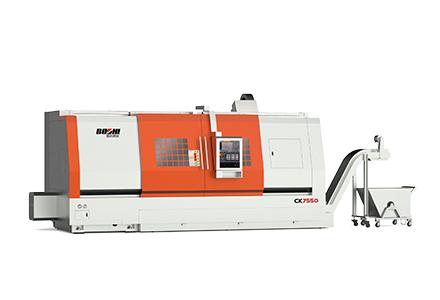

CK7550系列
产品介绍:

CK7550系列数控车床是一款大规格全功效数控卧式车床,配以高端数控系统和多工位卧式转塔刀架,机床自动化水平高,操作利便快捷,性价比高 ;步幽筛咔慷戎臁⒋采淼鬃浇峁埂⑶阈钡脊,通孔式主轴结构、抗振性设计以及广域型交流主轴电机,主轴轴承及进给丝杠专用轴承传动噪音低 ;多工位转塔刀架,可一连分度,就近换刀。

产品特点:

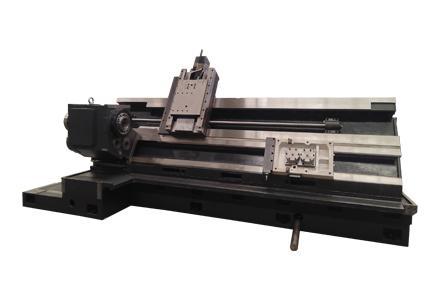

1)接纳60°斜床身+底座结构,强度高吸震性好 ;多次时效处置惩罚,有用抑制了加工历程中切削力导致的变形和应力 ;

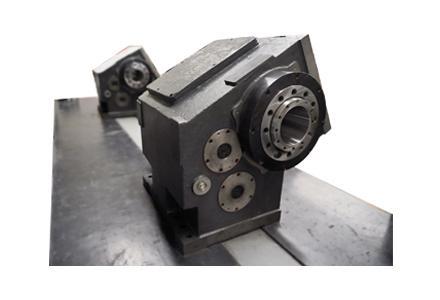

2)主轴组件接纳细密角接触推力球轴承与双列圆柱滚子轴承组合排列、动平衡校正,可坚持主轴高精度及刚性 ;主轴箱总成通过跑合测试,调解主轴轴承预紧,监测主轴温升,热变形等,使主轴在恒久事情时启动快速、平稳、精度稳固 ;

3)X/Z轴接纳伺服电机与滚珠丝杠直接毗连,进给精度高,可获得更高的加工精度 ;

4)液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外,均可脚踏开关控制,利便快捷 ;液压压力调解均接纳面板式旋扭操作,表盘显示,调解清静、利便 ;

5)导轨、滚珠丝杠副接纳集中自动稀油润滑,各个节点配有定量式分油器,准时定量向各润滑部位注油,包管各滑动面匀称润滑,有用的减小摩擦阻力,提高了运动精度,包管了滚珠丝杠和导轨副的使用寿命。

适用行业:

适用于汽车、石油、模具、工程机械、医疗器材、仪器仪表等行业。



手艺规格:

项 目

单位

规 格

1500

2000

3000

床身上最大回转直径

mm

Φ850

床鞍上最大回转直径

mm

Φ600

最大车削直径

mm

Φ750

最大车削长度

mm

1500

2000

3000

液压卡盘直径

mm

Φ530

主轴头型式

GB5900.1

A2-11

主轴通孔直径

mm

Φ135

主轴转速

r/min

L:8-530 H:30-1200

主电机功率(一连/30分钟)

Kw

30/37

套筒直径/行程

mm

150/150

顶尖锥度

MT No.

6

倾斜角度

deg

60°

移动距离 X/Z

mm

385/1540

385/2040

385/3050

快速移动速率 X/Z

m/min

10/12

刀位数



8/12

刀具尺寸(车削/镗孔)

mm

□32×32/60

其它

电源

kVA

75

体积(长×宽×高)

不含排屑器

mm

5420×2800×2770

5870×2683×2649

7360×2800×2770

总重量

kg

15000

16000

20000
