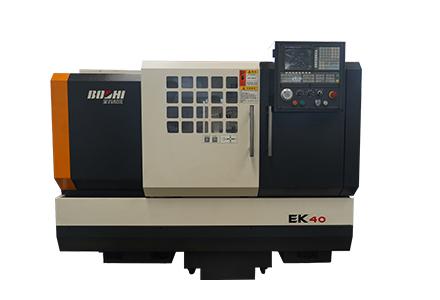

EK40
产品介绍:

EK40是伺服主电机驱动、自力主轴结构的简式数控车床,标配广数系统,可用于加工种种形状的盘类零件、环状零件、轴类零件,能知足内外圆、台阶、锥面、球面、螺纹等种种车削加工 ;适合于有色金属、不锈钢等质料的车、镗、钻 ;该机床设置无邪,可凭证工艺的要求选配液压卡盘、液压尾座、可设置四工位立式刀架(标配)、或卧式六工位刀架 ;可实现多品种、大批量产品的加工 ;是一种高效、高性价比的加工装备。

产品特点:

1)接纳高强度铸铁床身,强度高吸震性好 ;多次时效处置惩罚,有用抑制了加工历程中切削力导致的变形和应力。导轨副经中频淬火和细密磨削及贴塑、刮研工艺,使摩擦阻力小,精度坚持性恒久。

2)床头箱接纳自力主轴结构,运转平稳,无级调速,主轴最高转速达3000 r/min3、接纳电动刀架,换刀快、稳固可靠 ;

4)配备疏散式水箱,整理维护利便。

适用行业:

适用于轻工行业及其它机械行业的中小型零件尤其是有色金属高速、高效的加工需求。



手艺规格:


项         目

单位

EK40

EK40.1000

床身上最大回转直径

mm

Φ400

床鞍上最大回转直径

mm

Φ200

最大车削直径

mm

Φ400/Φ270

顶尖距

mm

750/690(六工位)

1000/940(六工位)

最大车削长度

mm

580/520(六工位)

830/770(六工位)





主轴通孔直径

mm

Φ57

主轴头型式



ISO702/Ⅰ A2-6   手动卡盘、8"液压卡盘

  ISO702/Ⅰ A2-5   6"液压卡盘

主轴转速

r/min

140-3000(无级)

主轴最大输出扭矩

N·m

83

卡盘直径

mm

Φ200

主电机功率

kw

5.5

套筒直径/行程

mm

Φ65/120(手动尾座)

顶尖锥度



MT No.4

移动距离X/Z

mm

230(170六工位)/590 (530六工位)

230(170六工位)/840(780六工位)

快速移动速率X/Z

m/min

6/8

工位数/型式



4(立式)/6(卧式选配)

镗刀直径

mm

Φ32

刀具尺寸



20×20/25×25(六工位)

电源

kVA

12 kVA

主电机皮带



3V-710

体积(长×宽×高)

mm

2150X1260X1600

2400X1260X1600

总重量

kg

1700

2100

最大工件加工重量(两头装卡)

kg

550(Φ200手动三爪卡盘)
