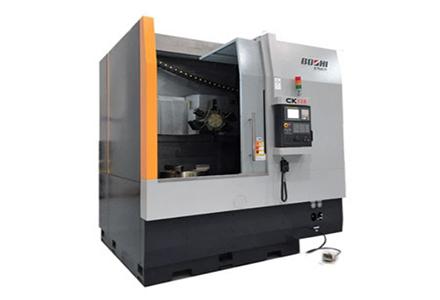

CK518是接纳线性转动导轨的数控立式车床高效 CNC立式车床,配以高端数控系统和立式转塔刀架,可举行车削种种内外圆柱面、圆锥面、圆弧曲面、公英制螺纹等加工;布庸ぞ瓤傻执颕T6级,适合对旋转体类零件举行高效、大批量、高精度加工时接纳。
产品特点:
1)高强度铸铁底座、立柱,吸震性好,精度坚持性优良。
2)立式结构,排屑流通,装夹工件利便。
3)接纳油水疏散结构,使冷却水清洁环保。
4)冷却水箱接纳疏散式,移动、清洁利便。
5)高细密、高刚度通孔式主轴结构,主轴套筒全对称、悬挂形式设计。

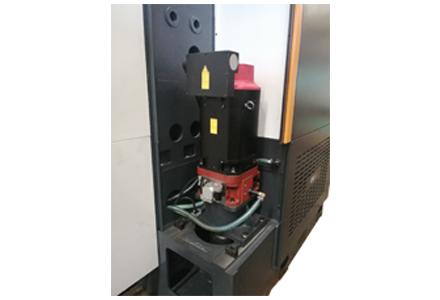

6)大功率交流主轴电机,FANUC系统,配两档变速箱。
7)主轴润滑接纳入口高级润滑脂润滑,全关闭,免维护。
8)床鞍、立柱导轨接纳超重负荷直线滚柱导轨。

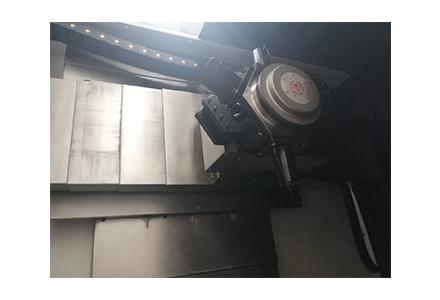

9)配备6工位立式伺服刀架,刚性高、换刀迅速、可靠。
10)集中式机床操作面板,使操作越发利便、快捷。
适用行业:
适用于汽车、电机、轴承、液压等行业。
项 目 |
加工规模 |
|
最大回转直径(mm) |
Φ1000 |
|
过床鞍最大回转直径(mm) |
Φ900 |
|
最大切削直径(mm) |
Φ800 |
|
最大切削高度(mm) |
800 |
|

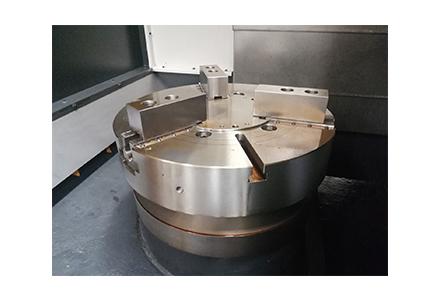

卡盘尺寸:(mm) |
Φ610(中实) |
|
主轴头型式:(GB/T5900.1) |
A2-15 |
|
主轴转速规模:r/min |
30-800 |
|
主轴最大扭矩Nm |
2970 |
|
快速移动速率:m/min |
X轴:12 Z轴:12 |
|
X/Z轴行程:(mm) |
X轴:710 Z轴:850 |
|
切削进给速率:mm/min |
0-6000 |
|
最小区分率:(mm) |
0.001 |
|
刀位数 |
6 |
|
刀具装夹尺寸 车削/镗孔:(mm) |
32X32/Φ50 |
|
电源:(kVA) |
70 |
|
机床体积 长×宽×高:(mm) |
3850×2750×3575不含排屑器 |
|
机床重量:(kg) |
15000 |
注:上表为标准设置时的参数,选择其他设置时参数有转变。
