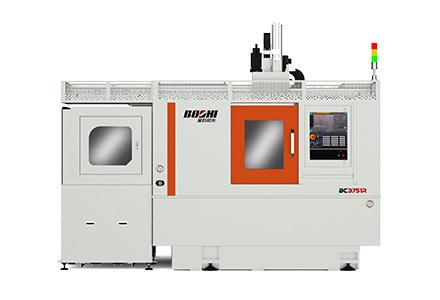

BC3751R是一款高效柔性加工单位，该机床主要用于加工盘、盖类零件，特殊适用于汽车、摩托车、工程机械等行业 ；舱峁菇舸，加工规模大且占地面积小、刀盘对边大、快移速率高、性价较量高 。配备自动上下料机械手和8工位料库，可举行单机加工或多机联线，实现无人化操作 。
产品特点：
1）双向导轨接纳大载荷滚柱线轨副；
2）主轴接纳细密轴承组合排列，配伺服主电机，具有极好的刚度和低速下的大扭矩；
3）卧式液压刀架，精度高、刚性好、换刀时间短；
4）接纳大对边刀盘，刀具干预小，加工规模大；
5）机械人行动无邪、快捷准确；
6）料库接纳PLC控制，运行可靠，通用性好、操作简朴；
7）桁架机械人与机床一体式设计，结构紧凑，占地面积小 。
适用行业：
适用于汽车、工程机械、仪器仪表、液压、模具等行业 。
|
项 目 |
单位 |
规格参数 |
|
|
加工 规模 |
床身最大回转直径 |
mm |
Φ550 |
|
最大车削长度 |
mm |
100 |
|
|
最大车削直径 |
mm |
Φ370 |
|
|
滑板上最大回转直径 |
mm |
Φ330 |
|
|
主轴 |
主轴头型式 |
GB5900.1 |
A2-6 |
|
主轴通孔直径 |
mm |
Φ66 |
|
|
液压卡盘直径 |
in |
8寸 |
|
|
主轴转速 |
r/min |
50—4500 |
|
|
主电机功率(一连/30分钟) |
kW |
11/15 |
|
|
床鞍
|
倾斜角度 |
DEG |
30° |
|
移动距离 X/Z |
mm |
210/550 |
|
|
快速移动速率 X/Z |
m/min |
30 |
|
|
刀架 |
刀位数 |
|
8 |
|
刀具尺寸 (车削/镗孔) |
mm |
25×25/Φ40 |
|
|
桁架 |
机械手最大夹持直径 |
mm |
Φ90 |
|
单爪抓取工件重量 |
kg |
5 |
|
|
快速移动速率 X/Z |
m/min |
160/140 |
|
|
移动距离X/Z |
mm |
620/1900 |
|
|
重复定位精度 |
mm |
±0.15 |
|
|
料库 |
工位数 |
|
8 |
|
搬运工件尺寸 |
mm |
Ø25-Ø140 |
|
|
单工位承重 |
kg |
50 |
|
|
总重量 |
kg |
400 |
|
|
其它 |
电源容量 |
kVA |
32 |
|
气源 |
MPa |
气压：0.5-0.7Mpa，流量≥350L/min |
|
|
体积(长×宽×高) |
mm |
3330X2800X2900（含料库，后排） |
|
|
4900X1750X2900（含料库，侧排） |
|||
|
总重量 |
kg |
6000 |
