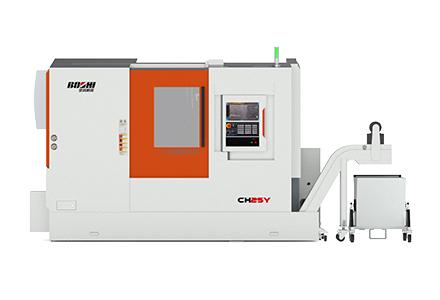

CH25Y
产品介绍:

CH25Y车铣中心是一款多功效车铣中心,机床整机的强度、新闻态刚度、主要部件的机械结构、防护、冷却等均接纳优化设计,机床具有Y轴和强力铣削功效,可在一次装置下完成重大零件的大部分或所有加工,适合于形状重大零件的加工 。

产品特点:

1)具有4轴联动功效,可加工形状重大工件 ;

2)线轨及硬轨组合,包管了机床的快速移动性能和重切削加工性能 ;

3)Y轴行程大,可知足较大工件平面铣削加工 ;

4)12工位BMT动力刀架,可举行车削、铣削、钻孔、攻丝等多种工序的加工 ;

5)对列双主轴结构(选配),可一次装卡完成零件的多工序加工 。

适用行业:

适用于汽车、轻工、机械等行业 。



手艺规格:

项目

单位

规格

参数

床身上最大回转直径

mm

Φ500

床鞍上最大回转直径

mm

Φ380

最大车削长度

mm

500

最大车削直径

mm

Φ340

最大棒料直径

mm

Φ51

液压卡盘直径

mm(in)

Φ210(8″)

主轴头型式



A2-6(GB/T5900.1)

主轴通孔直径

mm

Φ62

主轴转速

r/min

40—4000

主电机功率(一连/30分钟)

KW

11/15

副主轴

液压卡盘直径

mm(in)

Φ165(6″)中实

主轴头型式



A2-5(GB/T5900.1)

主轴通孔直径

mm

Φ50

主轴转速

r/min

50—5000

主电机功率(一连/30分钟)

KW

15

套筒直径/行程

mm

Φ100/100

标准/活主轴结构顶尖锥度

MT No.

5/4

进给

倾斜角度

DEG

30°+30°

移动距离(配尾座时) X/Y/Z

mm

200/120(-60 +60)/510

移动距离(配副主轴时) X/Y/Z/Z2

mm

190/100(-50 +50)/510/500

快速移动速率 X/XY/Z/Z2

m/min

16/12/24/16

刀位数



12

刀具尺寸 (车削/镗孔)

mm

25×25/Φ40

回转刀具电机功率(一连30分钟)

KW

3.7/5.5

回转刀具最高转速

r/min

4000

C轴

最小控制角度

DEG

0.001

最大端铣直径/攻丝尺寸

mm

Φ18/ M12

电源

kVA

50

体积(长×宽×高)(不含排屑器)

mm

3600×2010×2240

总重量

kg

6500

注:上表为西门子828D系统时的参数,尾座为标配,副主轴、Z2轴为选配(Z2轴为选配副主轴时时必选项),选择其它设置时参数有转变 。
