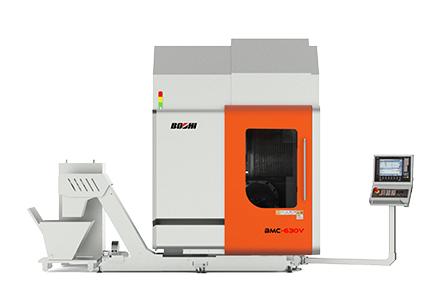

BMC-630V
产品介绍:

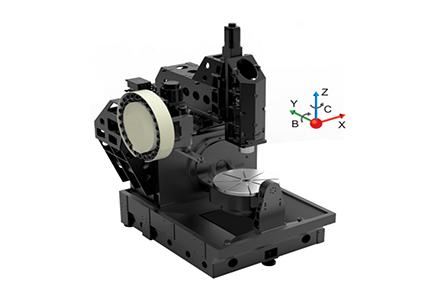

BMC-630V五轴立式加工中心接纳稳固的C型结构,高刚性的底座,以支持摇晃的B、C轴旋转,X/Y轴使用十字滑台的设计,标配高速电主轴、直驱数控转台,可用于重大曲面、多面体零件等细密铣加工。

产品特点:

1)西门子840D数控系统;

2)五轴联动铣加工,细亲近削重大零件,一次装夹,镌汰事情量;

3)B、C转台双直驱回转轴,内置大扭矩力矩电机,高精度,高动态响应,精度坚持性好;

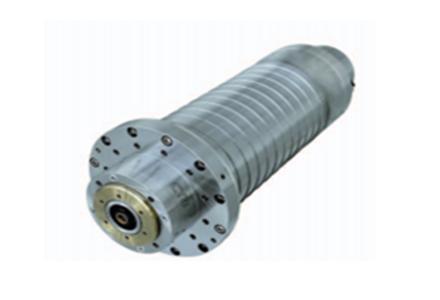

4)铣削主轴接纳BT40-12000r/min,扭矩70Nm,大幅提高加工效率及加工精度,降低机床噪音和振动;

5)主轴接纳外置式水冷机循环冷却,控制主轴温升;

6)接纳24圆盘刀库,结构紧凑、性能可靠,换刀迅速;

7)细密高速滚柱导轨,滚珠丝杠,入口丝杠轴承,包管机床刚性和精度;

8)线性导轨和滚珠丝杠接纳集中式微量油脂润滑系统,解决废油污染问题,阻止油液混淆造成切削液变诘责题,延伸维护周期。

适用行业:

适用于新能源汽车电机、变速箱、发念头、模具、机械人、医疗器械等制造业。



手艺规格:

项目

单位

规格

行程

X轴(左/右)

mm

600

Y轴(前/后)

mm

450

Z轴(上/下)

mm

400

B轴(倾斜)

°

-35~+110

C轴(回转)

°

360

主轴端面至事情台距离

mm

150-550

事情台

直径

mm

630

最大承重(水平)

kg

500

最大承重(笔直)

kg

300

T型槽(宽度×槽数)

mm

14H8×8

主轴

额定扭矩

Nm

70

额定转速

rpm

1500

最高转速

rpm

12000

主轴锥孔



BT40

额定功率

kW

11

进给速率

快移速率(X/Y/Z)

m/min

36

快移速率(B/C)

r/min

50

切削进给速率(X/Y/Z)

m/min

20

切削进给速率(B/C)

r/min

30

刀库

刀柄型号



BT40

刀具容量

pcs

24

最大刀具直径(满刀)

mm

80

最大刀具直径(邻空)

mm

120

最大刀具长度

mm

300

最大刀具重量

kg

8

电机

X/Y/Z电机额定功率

kW

2.2

B轴

kW

13.3

C轴

kW

3.7

电源

电压

V

380

相数



三相五线

频率

Hz

50

满载电流

A

75

容量

kVA

45

机床尺寸

体积(长×宽×高)

mm

3750×2800×2850

机床重量

净重

kg

6500
