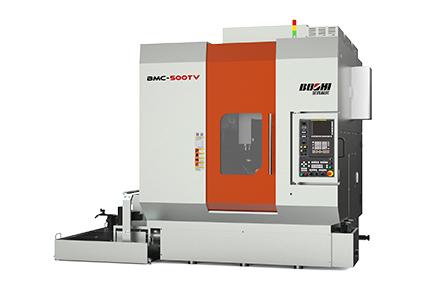

BMC-500TV 寓目视频
产品介绍:

BMC-500TV铣车复合加工中心为高等铣车复合制造装备,机床五轴五联动,BC轴接纳直驱结构,铣车模式无缝集成,高速高精度,适合重大曲面的五轴联动铣、车复合加工。



产品特点:

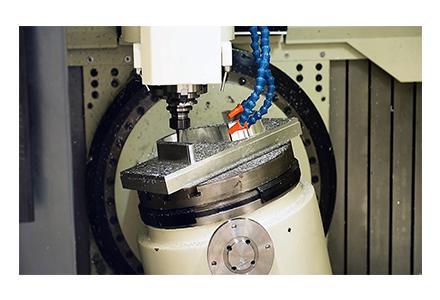

1)五轴联动铣加工,复合立卧车削功效,一次装夹,完成细密重大零件加工,镌汰事情量 ;

2)高刚性箱型底座与滑台,高刚性BC转台,整机刚性高 ;

3)直线轴滚柱导轨,五轴均配有高精闭环检测反响系统,事情精度高 ;直线轴线性定位精度、重复定位精度为0.005mm、0.003mm,两回转轴定位精度重复精度5″、3″。

4)高速细密直驱B、C转台,高速率,精度坚持性好 ;

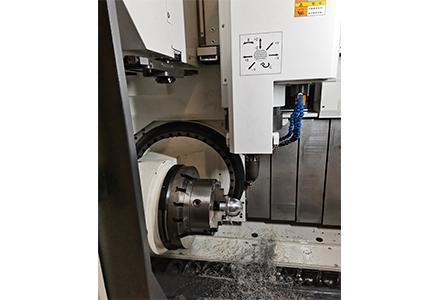

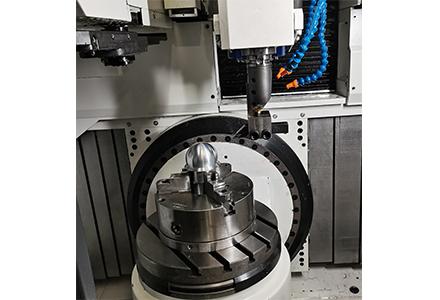

5)铣削主轴与车削刀座相互自力,车主轴最高转速1500r/min,可以高速、强力车削 ;

6)铣主轴为内置电机,最高转速20000r/min ;

7)铣主轴、转台内置强制冷却装置,精度稳固好 ;

8)车铣共用32链式刀库,结构紧凑、性能可靠 ;

9)内置双螺旋排屑器、外置链式排屑器,带铁屑箱 ;

10)旋转式操作面板、手持盒MPG使操作越发利便。



适用行业:

装备主要应用于汽车、刀具、高铁、医疗器械、模具、IT 等制造业,用于重大曲面及多面体件类零件的铣车复合加工,如叶轮及重大细密结构件等。


手艺规格:

项目

单位

BMC-500TV

X轴行程

mm

820

Y轴行程

mm

500

Z轴行程

mm

550

B轴倾角

°

±130°×0.001°

C轴分度角

°

360°

事情台巨细

mm

Φ400

工件最大尺寸

mm

Φ400×400

允许工件最大重量

kg

150

T型槽规格



14H8×5

铣削主轴转速

r/min

100-15000

100-20000(选项)

铣削主轴扭矩

Nm

35.8

车削主轴扭矩

Nm

428

铣主轴锥孔形式



BT40

车削刀具台锥孔形式



BBT40(双面接触)

快进速率

X、Y、Z轴

m/min

48

B轴

r/min

30

C轴

r/min

80

进给率

X、Y、Z轴

m/min

1~48

B轴

r/min

1~30

C轴(铣削)

r/min

1~80

C轴(车削)

r/min

30~2000

控制区分率

X、Y、Z轴

mm

0.001

B轴

°

0.001

C轴

°

0.001

精度JB/T10792.1-2007

X/Y/Z轴定位精度

mm

0.005

X/Y/Z轴重复定位精度

mm

0.003

B/C轴定位精度

5

B/C轴重复定位精度

3

铣主轴刀柄标准

BT40

MAS403 DIN69871

车削刀柄



BBT40(双面接触)

拉钉标准



JIS B 6339

DIN69871

刀具数

32

最大刀具直径

mm

75(双方有刀)

mm

130(双方无刀)

最大刀具长度

mm

250

最大刀具重量

kg

7.5

电源

kVA

80

电压

V

AC380V±10%

占地面积(L×W×H)

mm×mm

3025×3510×2735

机床重量

kg

11500
